Principales Diagramas De UML

Notaciones Básicas y Principales Diagramas de UML

El Lenguaje Unificado de Modelado (UML) es una herramienta esencial en el desarrollo de software, ya que permite representar visualmente diversos aspectos de un sistema. Este informe aborda las notaciones básicas y los principales diagramas de UML, proporcionando una guía detallada para su comprensión y uso.

Notaciones Básicas

Clase

En UML, una clase representa un concepto dentro del sistema modelado. Se describe como un conjunto de objetos que comparten atributos, operaciones, métodos, relaciones y semántica comunes. Visualmente, una clase se muestra como un rectángulo dividido en tres secciones:

Nombre de la clase: Situado en la parte superior, incluye el nombre de la clase y su estereotipo (si corresponde).

Atributos: Listados en la sección central, con nombre, tipo y visibilidad (público `+`, privado `-`, protegido `#`, o de paquete `~`).

Operaciones: Enumeradas en la sección inferior, indicando nombre, parámetros de entrada, tipo de retorno y visibilidad.

Objeto

Un objeto es una instancia específica de una clase en un momento determinado. En UML, se representa con un rectángulo similar al de la clase, pero el nombre del objeto está subrayado.

Interfaz

Una interfaz define un conjunto de operaciones que pueden ser utilizadas por otras clases. Se representa de manera similar a una clase, pero sin atributos, ya que solo especifica operaciones.

Relaciones

Asociación: Se muestra con una línea sólida que conecta dos clases y puede incluir un nombre y multiplicidad para indicar la relación.

Composición: Representada con una línea sólida y un rombo negro en un extremo, indicando una relación de todo-parte donde la parte no puede existir sin el todo.

Agregación: Similar a la composición, pero con un rombo blanco, indicando que la parte puede existir independientemente del todo.

Dependencia: Se representa con una línea punteada y una flecha, mostrando que un elemento depende de otro para su funcionamiento.

Generalización: Una línea sólida con una flecha en un extremo, usada para mostrar relaciones de herencia.

Realización: Una línea punteada con una flecha, indicando que una clase o componente implementa una interfaz.

Inclusión y Extensión: Utilizadas en diagramas de casos de uso, donde inclusión se muestra con una flecha sólida y extensión con una flecha punteada.

Principales Diagramas de UML

Diagrama de Clases: Muestra las clases del sistema, sus atributos, métodos y las relaciones entre ellas, proporcionando una visión estática de la estructura del software.

Diagrama de Comunicación: Ilustra cómo los objetos se comunican entre sí mediante mensajes y cómo fluye la información en el sistema.

Diagrama de Secuencia: Representa la secuencia de interacciones entre objetos o instancias de clases a lo largo del tiempo, visualizando el flujo de mensajes y la coordinación de objetos para realizar funciones específicas.

Diagrama de Componentes: Muestra la organización de los componentes del sistema, cómo se relacionan entre sí y cómo se agrupan en subconjuntos lógicos.

Diagrama de Paquetes: Representa las relaciones y dependencias entre paquetes, agrupando clases y otros elementos relacionados dentro de cada paquete.

Diagrama de Despliegue: Describe la arquitectura física del sistema, mostrando cómo los componentes se distribuyen y despliegan en nodos de hardware y cómo se comunican entre sí.

Diagrama de Actividades: Representa el flujo de actividades o procesos dentro de un sistema, mostrando el orden secuencial de las actividades, decisiones y ramificaciones.

Conclusión

UML es una herramienta poderosa y versátil para el modelado de sistemas de software. Sus notaciones y diagramas permiten documentar, diseñar y comunicar de manera efectiva la arquitectura y los detalles de implementación de sistemas complejos, facilitando la comprensión y colaboración en el desarrollo de software.

Diagramas Para La Documentación De Las Vistas Propuestas En El Modelo 4+1

 Documentación de las Vistas en el Modelo 4+1 utilizando UML

El modelo 4+1, propuesto por Philippe Kruchten, es una metodología para describir la arquitectura de software desde cinco diferentes perspectivas o vistas, utilizando el Lenguaje Unificado de Modelado (UML). Estas vistas permiten documentar tanto los aspectos estáticos como dinámicos de un sistema, facilitando así una comprensión integral de su estructura y funcionamiento.

Vista Lógica

La vista lógica, también conocida como vista conceptual, se centra en los aspectos funcionales y lógicos del sistema. Esta vista describe la estructura interna del software, incluyendo clases, objetos y las relaciones entre ellos. Los diagramas utilizados para esta vista son:

Diagrama de Clases: Este diagrama representa las clases del sistema, sus atributos, métodos y las relaciones entre ellas. Proporciona una visión estática de la estructura del software y cómo interactúan los objetos. Las clases se representan como rectángulos divididos en tres secciones: nombre, atributos y métodos. Las relaciones entre clases pueden incluir asociaciones, herencias, agregaciones, composiciones y dependencias.

Diagrama de Comunicación: Muestra cómo los objetos se comunican entre sí mediante mensajes, visualizando el flujo de información en el sistema. Los objetos se representan como rectángulos, con líneas de vida verticales que indican su duración durante la interacción. Los mensajes se muestran como flechas entre los objetos, etiquetadas para indicar la acción o información transmitida.

Diagrama de Secuencia: Este diagrama ilustra la secuencia de interacciones entre objetos a lo largo del tiempo, mostrando el flujo de mensajes y cómo se coordinan para realizar una funcionalidad específica. Los objetos se representan como rectángulos con líneas de vida, y las interacciones se muestran con flechas numeradas secuencialmente.

Vista de Desarrollo o Despliegue

La vista de desarrollo se enfoca en los aspectos técnicos y de implementación del sistema, proporcionando detalles sobre cómo se desarrolla y construye el software. Los diagramas clave para esta vista son:

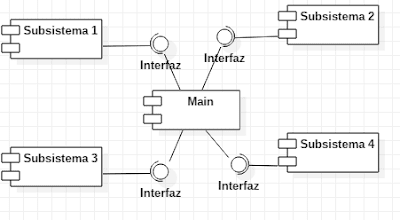

Diagrama de Componentes: Muestra cómo los componentes del sistema están organizados y relacionados entre sí. Los componentes se representan como rectángulos que encapsulan funcionalidades específicas y pueden interactuar mediante interfaces definidas. Las relaciones de dependencia entre los componentes se indican con líneas punteadas y flechas.

Diagrama de Paquetes: Muestra las relaciones y dependencias entre los paquetes, agrupando clases y elementos relacionados dentro de cada paquete. Los paquetes se representan como rectángulos que pueden contener subpaquetes y clases, con dependencias entre ellos indicadas por líneas punteadas y flechas.

Vista Física

La vista física se enfoca en los aspectos relacionados con la infraestructura física en la que se despliega y ejecuta el sistema. Este aspecto es representado mediante:

Diagrama de Despliegue: Representa la arquitectura física del sistema, mostrando cómo los componentes se distribuyen y despliegan en diferentes nodos de hardware. Los nodos se representan como cajas, y los componentes que se ejecutan en ellos como rectángulos o elipses. Las conexiones de red entre los nodos se indican con líneas.

Vista de Procesos

La vista de procesos describe los aspectos dinámicos del sistema, enfocándose en los procesos y sus interacciones durante la ejecución del software. El diagrama utilizado para esta vista es:

Diagrama de Actividades: Representa el flujo de actividades o procesos dentro del sistema, mostrando el orden secuencial de las actividades, decisiones y ramificaciones. Las actividades se representan como rectángulos conectados por flechas que indican el flujo de control. Los puntos de decisión se indican con rombos, y los flujos de datos con flechas etiquetadas.

Conclusión

El modelo 4+1, apoyado en los diagramas UML, proporciona una forma estructurada y comprensible de documentar y visualizar la arquitectura de software. Cada vista ofrece una perspectiva única que, en conjunto, permite una comprensión integral del sistema, facilitando su desarrollo, implementación y mantenimiento.
